LM324系列器件帶有真差動輸入的四運算放大器。與單電源應用場合的標準運算放大器相比,它們有一些顯著優點。該四放大器可以工作在低到3.0伏或者高到32伏的電源下,靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源,因而消除了在許多應用場合中采用外部偏置元件的必要性。每一組運算放大器可用圖1所示的符號來表示,它有5個引出腳,其中“+”、“-”為兩個信號輸入端,“V+”、“V-”為正、負電源端,“Vo”為輸出端。兩個信號輸入端中,Vi-(-)為反相輸入端,表示運放輸出端Vo的信號與該輸入端的位相反;Vi+(+)為同相輸入端,表示運放輸出端Vo的信號與該輸入端的相位相同。
LM324系列由四個獨立的,高增益,內部頻率補償運算放大器,其中專為從單電源供電的電壓范圍經營。從分裂電源的操作也有可能和低電源電流消耗是獨立的電源電壓的幅度。
應用領域包括傳感器放大器,直流增益模塊和所有傳統的運算放大器現在可以更容易地在單電源系統中實現的電路。例如,可直接操作的LM324系列,這是用來在數字系統中,輕松地將提供所需的接口電路,而無需額外的±15V電源標準的5V電源電壓。
運放類型:低功率
放大器數目:4
帶寬:1.2MHz
針腳數:14
工作溫度范圍:0°C to +70°C
封裝類型:SOIC
3dB帶寬增益乘積:1.2MHz
變化斜率:0.5V/μs
器件標號:324
器件標記:LM324AD
增益帶寬:1.2MHz
工作溫度最低:0°C
工作溫度最高:70°C
放大器類型:低功耗
溫度范圍:商用
電源電壓 最大:32V
電源電壓 最小:3V
芯片標號:324
表面安裝器件:表面安裝
輸入偏移電壓 最大:7mV
運放特點:高增益頻率補償運算
邏輯功能號:324
額定電源電壓:+15V
1.短路保護輸出
2.真差動輸入級
3.可單電源工作:3V-32V
4.低偏置電流:最大100nA
5.每封裝含四個運算放大器。
6.具有內部補償?shù)墓δ堋?/p>
7.共模范圍擴展到負電源
8.行業標準的引腳排列
9.輸入端具有靜電保護功能
這個是最常用的運算放大器1,2,3腳是一組5,6,7腳是一組,8,9,10腳是一組,12,13,14腳是一組,剩下的兩個腳是電源,1,7,8,14是各組放大器的輸出腳,其它的就是輸入腳。至于使用地方,那就是你需要比較器和運算放大器的所有地方你都可以用,只是當你所需要用到運算放大器的地方對運算放大器的性能要求很高的時候那你就得看看LM324是不是滿足性能要求了!
單位增益內部頻率補償
大直流電壓增益100 dB的
高帶寬(單位增益)1兆赫(溫度補償)
電源范圍寬:?jiǎn)坞娫?V至32V電源或雙電源±1.5V至±16V
極低的電源漏電流(700μA)基本上是獨立的電源電壓
低輸入偏置電流45 NA(溫度補償)
低的輸入失調電壓為2 mV和失調電流:5 NA
輸入共模電壓范圍包括地面
差分輸入電壓范圍的電源電壓等于
大輸出電壓擺幅0V至V + - 1.5V
交流信號三分配放大器
此電路可將輸入交流信號分成三路輸出,三路信號可分別用作指示、控制、分析等用途。而對信號源的影響極 小。因運放Ai 輸入電阻高,運放A1-A4 均把輸出端直接接到負輸入端,信號輸入至正輸入端,相當于同相放 大狀態時Rf=0 的情況,故各放大器電壓放大倍數均為1,與分立元件組成的射極跟隨器作用相同。
LM324四運放的應用
LM324是四運放集成電路,它采用14腳雙列直插塑料封裝,外形如圖所示。它的內部包含四組形式完全相同的運算放大器,除電源共用外,四組運放相互獨立。

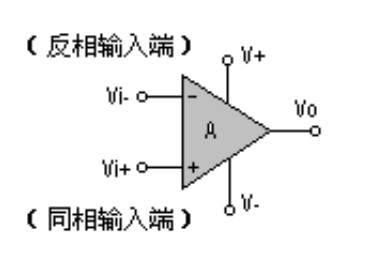

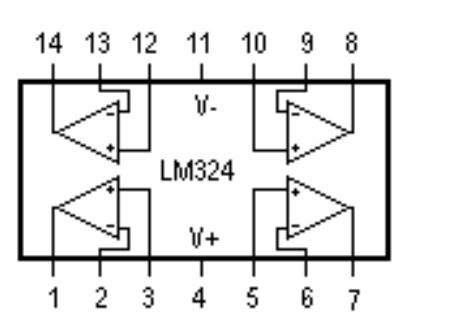

每一組運算放大器可用圖1所示的符號來表示,它有5個引出腳,其中“+”、“-”為兩個信號輸入端,“V+”、“V-”為正、負電源端,“Vo”為輸出端。兩個信號輸入端中,Vi-(-)為反相輸入端,表示運放輸出端Vo的信號與該輸入端的相位相反;Vi+(+)為同相輸入端,表示運放輸出端Vo的信號與該輸入端的相位相同。LM324的引腳排列見圖2。
圖 1
圖 2
由于LM324四運放電路具有電源電壓范圍寬,靜態功耗小,可單電源使用,價格低廉等優點,因此被廣泛應用在各種電路中。下面介紹其應用實例。

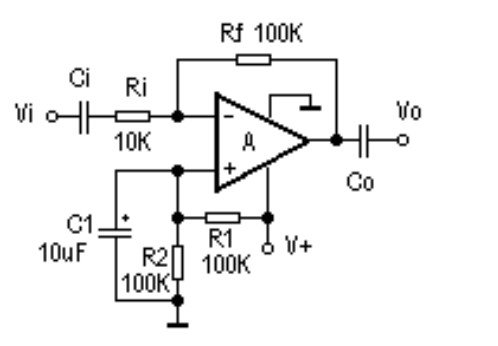

反相交流放大器
電路見附圖。此放大器可代替晶體管進行交流放大,可用于擴音機前置放大等。電路無需調試。放大器采用單電源供電,由R1、R2組成1/2V+偏置,C1是消振電容。
放大器電壓放大倍數Av僅由外接電阻Ri、Rf決定:Av=-Rf/Ri。負號表示輸出信號與輸入信號相位相反。按圖中所給數值,Av=-10。此電路輸入電阻為Ri。一般情況下先取Ri與信號源內阻相等,然后根據要求的放大倍數在選定Rf。Co和Ci為耦合電容。

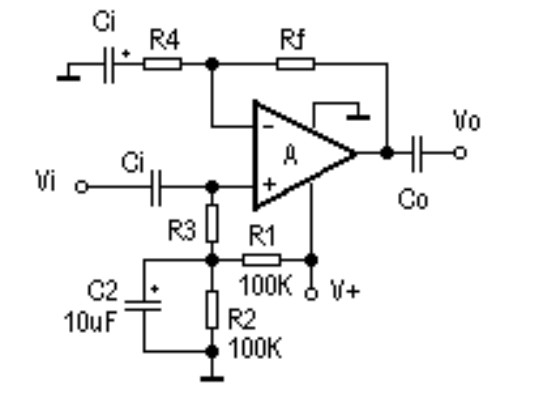

同相交流放大器
見附圖。同相交流放大器的特點是輸入阻抗高。其中的R1、R2組成1/2V+分壓電路,通過R3對運放進行偏置。
電路的電壓放大倍數Av也僅由外接電阻決定:Av=1+Rf/R4,電路輸入電阻為R3。R4的阻值范圍為幾千歐姆到幾十千歐姆。

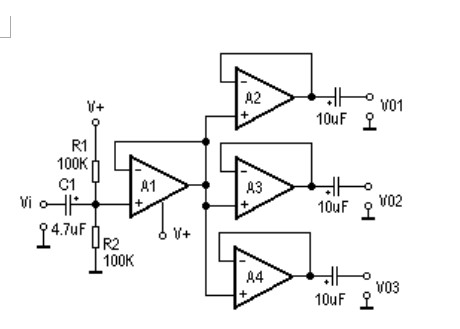

交流信號三分配放大器
此電路可將輸入交流信號分成三路輸出,三路信號可分別用作指示、控制、分析等用途6孕藕旁吹撓跋旒 R蛟朔臕i輸入電阻高,運放A1-A4均把輸出端直接接到負輸入端,信號輸入至正輸入端,相當于同相放大狀態時Rf=0的情況,故各放大器電壓放大倍數均為1,與分立元件組成的射極跟隨器作用相同。
R1、R2組成1/2V+偏置,靜態時A1輸出端電壓為1/2V+,故運放A2-A4輸出端亦為1/2V+,通過輸入輸出電容的隔直作用,取出交流信號,形成三路分配輸出。

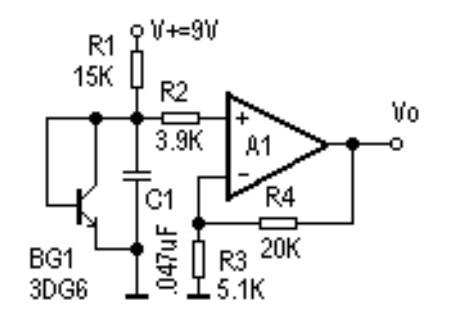

測溫電路
見附圖。感溫探頭采用一只硅三極管3DG6,把它接成二極管形式。硅晶體管發射結電壓的溫度系數約為-2.5mV/℃,即溫度每上升1度,發射結電壓變會下降2.5mV。運放A1連接成同相直流放大形式,溫度越高,晶體管BG1壓降越小,運放A1同相輸入端的電壓就越低,輸出端的電壓也越低。
這是一個線性放大過程。在A1輸出端接上測量或處理電路,便可對溫度進行指示或進行其它自動控制。

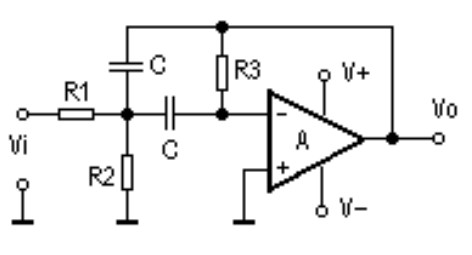

有源帶通濾波器
許多音響裝置的頻譜分析器均使用此電路作為帶通濾波器,以選出各個不同頻段的信號,在顯示上利用發光二極管點亮的多少來指示出信號幅度的大小。這種有源帶通濾波器的中心頻率 ,在中心頻率fo處的電壓增益Ao=B3/2B1,品質因數 ,3dB帶寬B=1/(п*R3*C)也可根據設計確定的Q、fo、Ao值,去求出帶通濾波器的各元件參數值。R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。上式中,當fo=1KHz時,C取0.01Uf。此電路亦可用于一般的選頻放大。
此電路亦可使用單電源,只需將運放正輸入端偏置在1/2V+并將電阻R2下端接到運放正輸入端既可。
比較器
當去掉運放的反饋電阻時,或者說反饋電阻趨于無窮大時(即開環狀態),理論上認為運放的開環放大倍數也為無窮大(實際上是很大,如LM324運放開環放大倍數為100dB,既10萬倍)。此時運放便形成一個電壓比較器,其輸出如不是高電平(V+),就是低電平(V-或接地)。當正輸入端電壓高于負輸入端電壓時,運放輸出低電平。

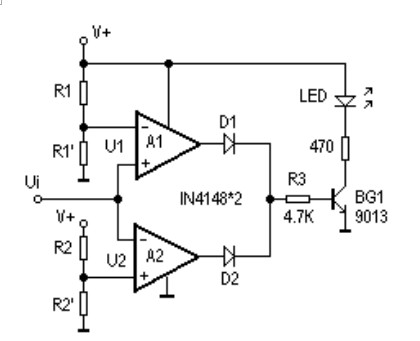

附圖中使用兩個運放組成一個電壓上下限比較器,電阻R1、R1ˊ組成分壓電路,為運放A1設定比較電平U1;電阻R2、R2ˊ組成分壓電路,為運放A2設定比較電平U2。輸入電壓U1同時加到A1的正輸入端和A2的負輸入端之間,當Ui >U1時,運放A1輸出高電平;當Ui
若選擇U1>U2,則當輸入電壓Ui越出[U2,U1]區間范圍時,LED點亮,這便是一個電壓雙限指示器。
若選擇U2 > U1,則當輸入電壓在[U2,U1]區間范圍時,LED點亮,這是一個“窗口”電壓指示器。
此電路與各類傳感器配合使用,稍加變通,便可用于各種物理量的雙限檢測、短路、斷路報警等。
