所謂鉗位,就是把輸入電壓變成峰值鉗制在某一預定的電平上的輸出電壓,而不改變信號。
鉗位電路
(1)功能:將輸入訊號的位準予以上移或下移,并不改變輸入訊號的波形。
(2)基本元件:二極管D、電容器C及電阻器R(直流電池VR)。
(3)類別:負鉗位器與正鉗位器。
(4)注意事項
D均假設為理想,RC的時間常數也足夠大,不致使輸出波形失真。
任何交流訊號都可以產生鉗位作用。
負鉗位器

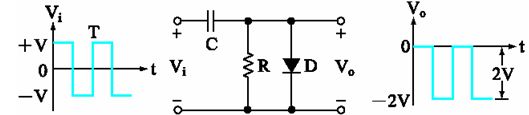

(1)簡單型
工作原理
Vi正半周時,DON,C充電至V值,Vo=0V。
Vi負半周時,DOFF,Vo=-2V。

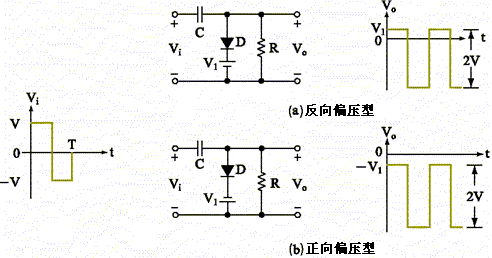

(2)加偏壓型
工作原理
Vi正半周時,二極管DON,C被充電至V值(左正、右負),Vo=+V1(a)圖或-V1(b)圖。
Vi負半周時,二極管DOFF,RC時間常數足夠大,Vo=VC+Vi(負半周)=2V。

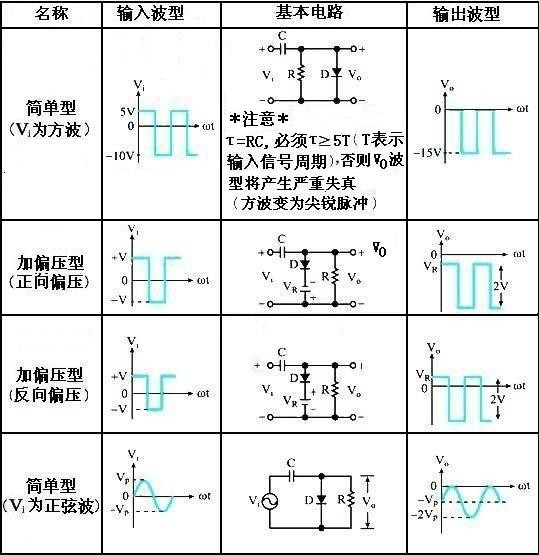

幾種二極管負鉗位器電路比較
正鉗位器
(1)簡單型
工作原理
Vi負半周時,DON,C充電至V值(左負、右正),Vo=0V。
Vi正半周時,DOFF,Vo=VC+Vi(正半周) =2V。
(2)加偏壓型
判斷輸出波形的簡易方法
1. 由參考電壓V1決定輸出波形于坐標軸上的參考點。
2 .由二極管D的方向決定原來的波形往何方向移動,若二極管的方向?yàn)?/p>
,則波形必須向上移動;若二極管的方向?yàn)?/p>
,則波形必須往下移動。
3 決定參考點與方向后,再以參考點為基準,將原來的波形畫于輸出坐標軸上,即為我們所求。

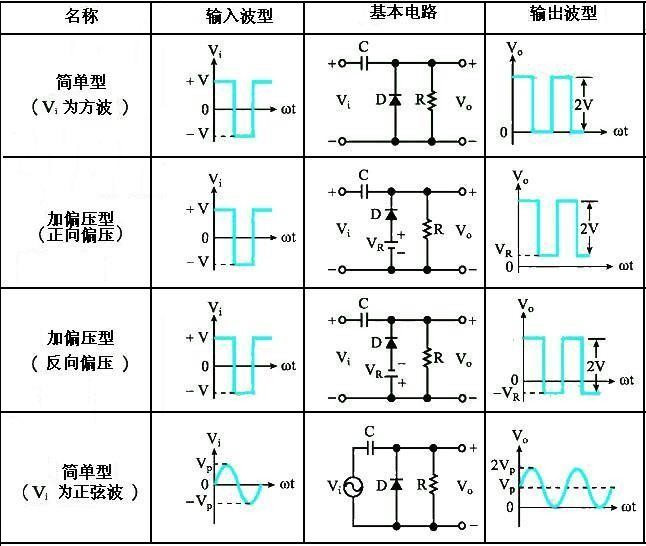

幾種二極管正鉗位器電路比較
